위생설비배관 평면도에 대한 이해를 위해서
자료를 찾아보다가 유튜브에서 위생배관평면도 /설비도면의 기초를
누구나 쉽게 이해할 수 있도록
설명해주는 영상을 봤는데요.
위생설비배관을 처음 접하시는 분이 보시면
정말 도움이 되는 내용입니다.

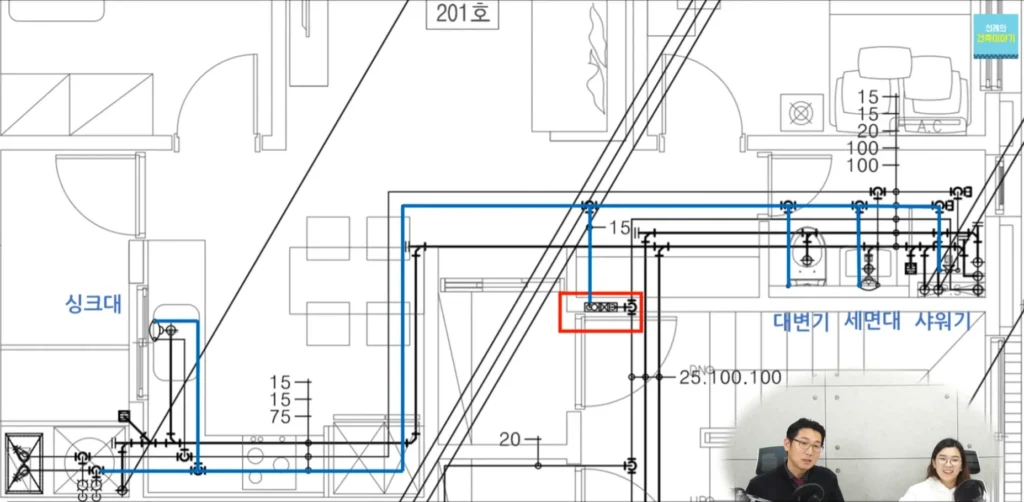

아파트를 예를 들어서 설비배관 구조를
간략하게 살펴볼 수 있는 도면입니다.
빨간네모의 세대분배기를 기준으로 급수배관이
어떻게 구성되는지 살펴볼 수 있으며,
보일러를 거쳐서 급탕배관(온수)가 다시 어떻게
라인이 형성되는지 살펴볼 수 있었습니다.
설비배관도면 기초
참고영상
YOUTUBE _선례의 건축이야기

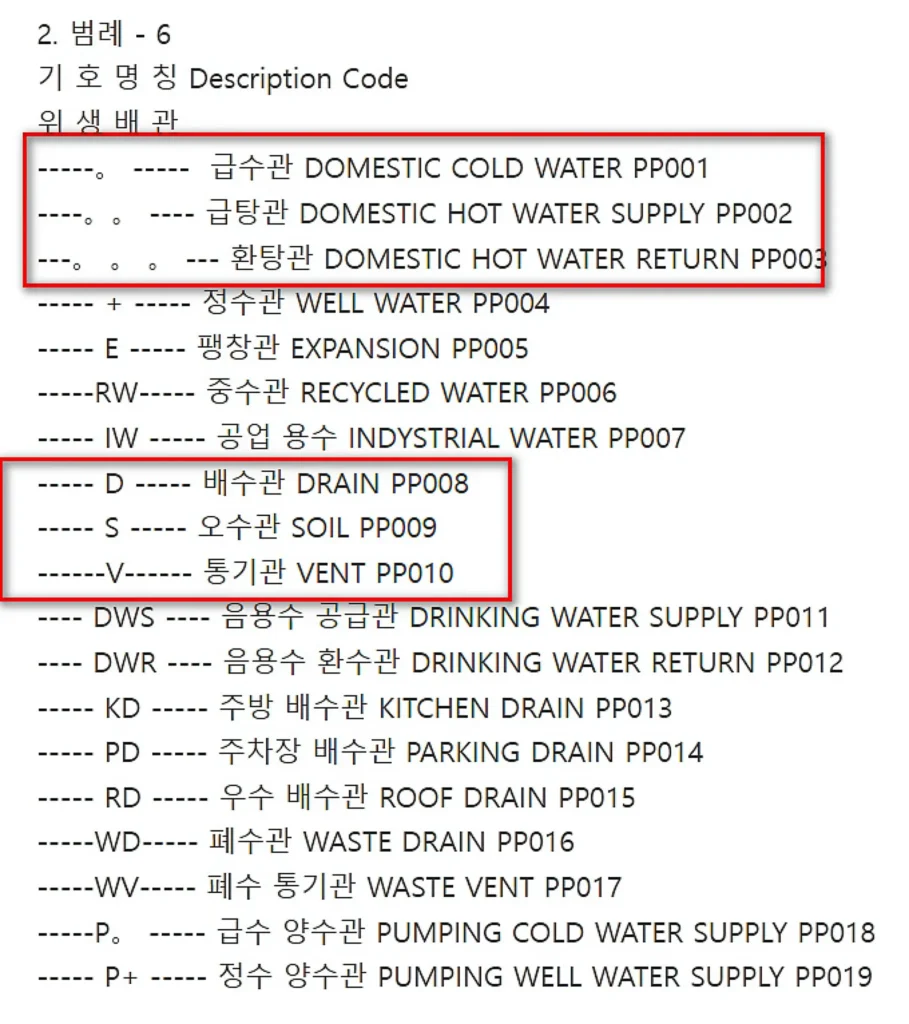

위생설비배관 도면 기호
처음 위생배관도면을 그냥 보면 전기회로도처럼
너무 복잡해서 무슨말인지 이해하지 못했는데요.
이해되지않은 명칭들을 하나하나 살펴보면서
설비도면이 무엇을 의미하는지
파악할 수 있었습니다.
급배수의 용도별로 다양한 명칭이 있는데요.
제가 주요하게 살펴봤던 부분 “배수관” “오수관”
“급수관” “급탕관” 이라고 표시된 기호를 따라서
도면을 살펴보면 빠르게 이해가 되었습니다.

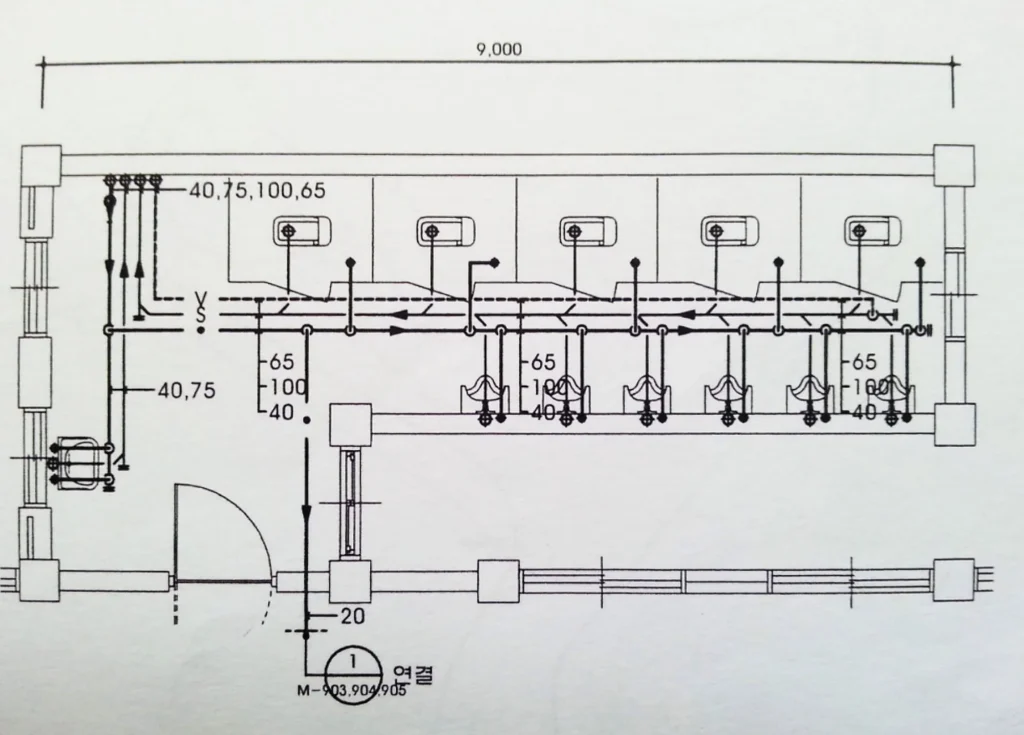

좌측 상단에 동그라미 4개가 각각 비트의 배관이
모이는 장소입니다. PS (파이프샤프트)
(4개의 관)에서 각각의 기호를 따라가면
각각 V(오버플로우) S(오수관) . (급수) 라인을
확인할 수 있었습니다.
그리고 4개의 선(배관)에 각각 65/100/40 등
배관 구경의 파이수를 확인할 수 있습니다.
이 도면에서는 세면대 옆에 네모 박스가
순간온수기 표시입니다.
급수 냉수가 보일러를 거쳐서 세면대로
향한것을 알 수 있습니다.

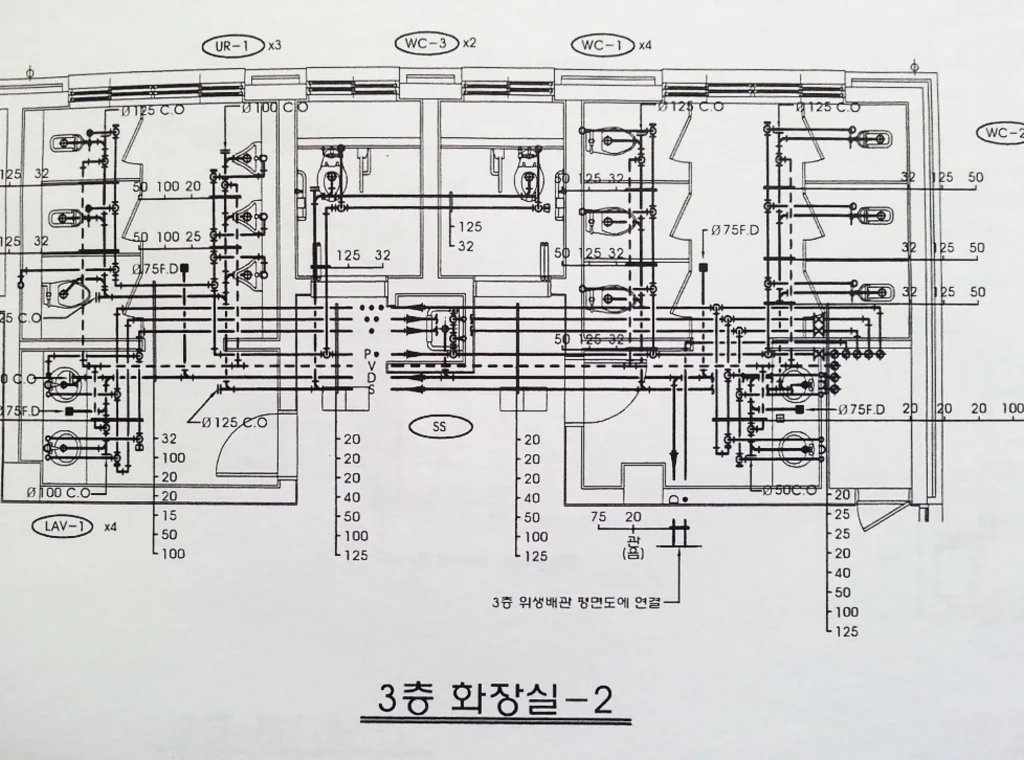

상가화장실 위생설비배관 도면 참조
위생기구가 많아지니 도면이 복잡해보입니다.
마찬가지로 네개의 동그라미를 찾고, 각각
V,S,D 를 찾았는데요.
이도면에서는 P.(급수 양수관) / … (환탕관)
배관도 함께 구성되어 있다는것을
확인할 수 있었습니다.

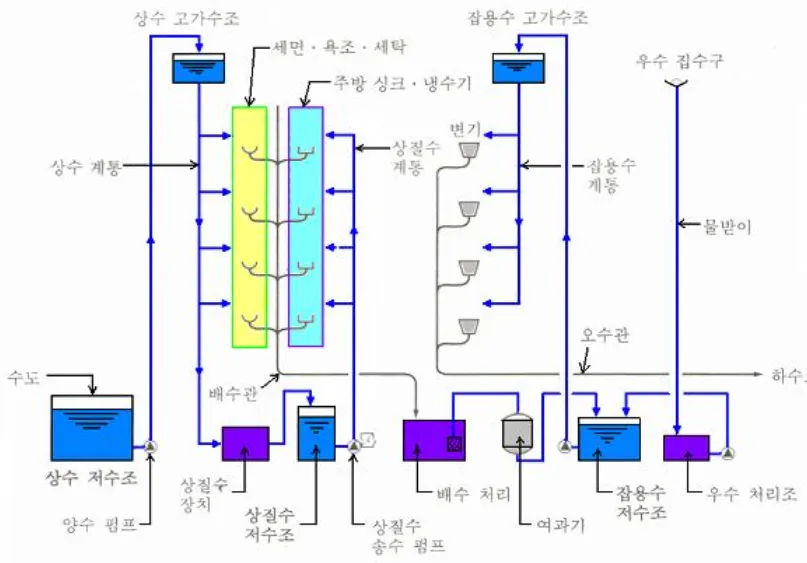

급수양수관은 주로 건물 지하 저수조에서
옥상 물탱크(고가수조)로 물을 끌어올리는
(양수하는) 역할을 하며, 이후 옥상탱크에서
각 층으로 자연 낙하 방식(압력)으로 물을 공급
(급수)하는 핵심적인 배관으로, 펌프와 함께
급수 시스템을 구성합니다.
… (환탕관) 환탕관은 급탕관과 함께 설치하며,
환탕이라는것은 이미 사용중인 온수를 다시 회수해
재사용 하는것을 말합니다.
이를 통해 뜨거운물(에너지)를 효율적으로
재사용함으로써 난방비 및 온수비용을 절감하죠.

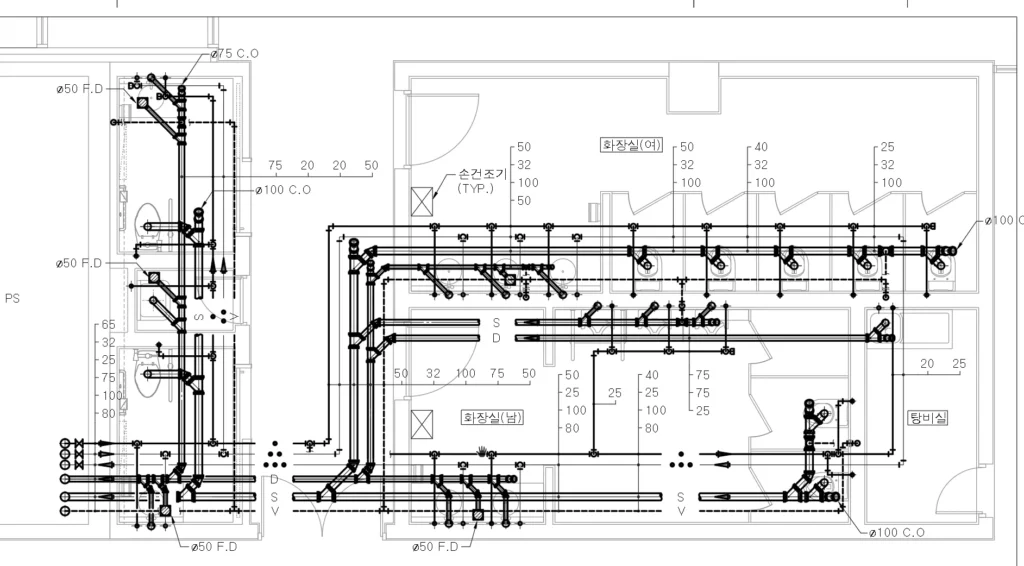

위 위생배관도면은 급수/급탕/환탕관의
배관을 한눈에 살펴보기 좋았습니다.
D/S 배수와 오수는 파이프 배수파이프 형태를
그대로 살려서 도면화해서 급배수를 한눈에
알아볼 수 있어서 좋았습니다.
도면을 단계별로 살펴보니 위생배관도면의
구조와 배치를 자세히 알 수 있었네요:)
그동안 설비배관도면을 어떻게 읽고,
제가 작업하는 인테리어도면에서는
어떻게 표현해야할까,, 고민했었는데
전문적인 설비배관도면을 바탕으로
조금더 직관적으로 쉽게 표현해서 저만의
설비배관도면을 작성해봐야겠습니다.^^
